如何阅读电气CAD图纸?

by2020-03-11

  电气专业包括许多系统,包括电力、照明、消防、弱电、防雷和接地。与其他专业图纸一样,电气图纸也有设计规范、系统图纸和平面图。

  1、看图的顺序

  图纸阅读的顺序一般按照设计说明-系统图-平面图。但是我更喜欢带着疑问看照片。这会让你理解得更快。因此,建议查看图纸顺序:设计说明、概述-系统图-平面图-设计说明。或者平面与系统相反。

  图纸的设计是针对项目设计的,所以首先要知道的是它是什么样的项目,所以我们必须先看一下总体情况和系统设计的内容。系统图是设计架构,所以先了解架构。平面是这个框架的内容。那么为什么这个体系结构的内容已经发展到如此地步,就是回顾设计说明来消除疑虑。

  2.地图识别

  设计规格

  设计说明包括概况、设计范围(即具体包括照明、电力、消防、弱电、防雷和接地系统中的哪一个)、各系统的说明及其他注意事项。图例表有时会与设计说明放在一张纸上,当图例太多时,会有一张单独的表。

  所有新建项目都需要照明、电力、防雷和接地系统。消防系统的设置应根据工程、规范等专业设计确定。弱电流应根据项目和以前的数据确定。所以有时候不是所有的系统都有你看到的图。

  系统图

  电气系统是框架。主要是配电系统、弱电系统和消防系统(火灾自动报警系统)。该系统主要查看配电箱、开关和线路的规格。下面是一个别墅的例子。如果涉及到新的规定,无论如何,这里的目的是阅读地图,而不是钻研旧的规定。

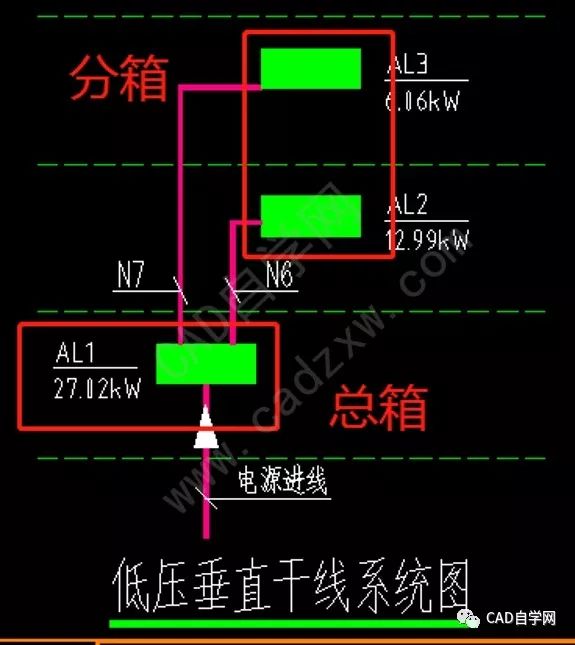

  首先,看看低压垂直干线系统图,也称为垂直干线系统图。了解主箱和副箱的设置,以及它们所在的楼层。从下图可以看出,主箱AL1布置在一楼,副箱分别布置在二楼和三楼。

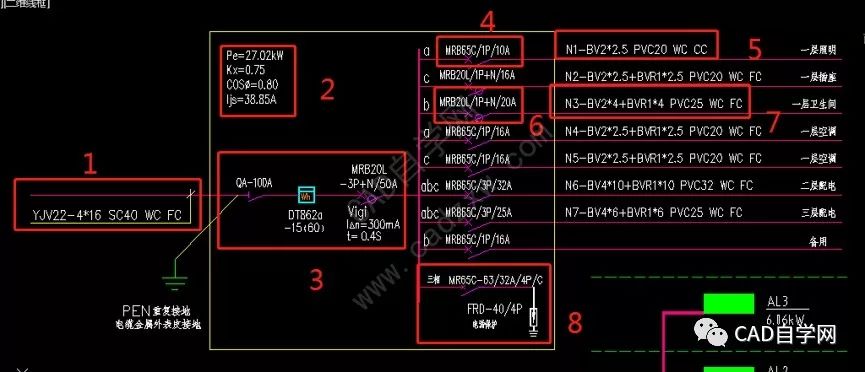

  请看每个箱子的配电系统图。因为AL2、AL3和AL1的电路N1到N5是相似的,所以这里只考虑AL1的情况。根据图中的数字,我们将依次解释。

  1.YJV22-4X16 SC40 WC FC,是进线电缆的规格和敷设方法。YJV22为铠装电缆,4X16为电缆规格,4根16扁线,SC40为内径为40的钢管,WC为沿墙暗敷设,FC为地面暗敷设。

  2、是电力利用系数负荷计算表。

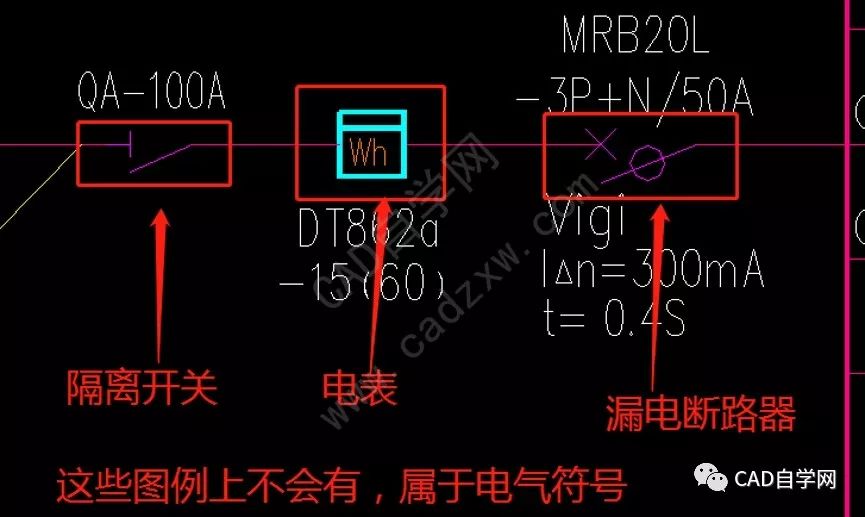

  3.QA-100A是隔离开关的选择,DT862a-15(60)是三相直列式电流表的规格,最后一个是漏电断路器,50A是断路器的额定电流,较低的300毫安是漏电电流(漏电电流是此处规格要求的)。

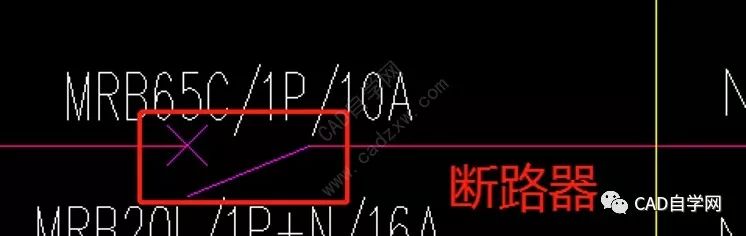

  4.MRB65C/1P/10A是指微型断路器的规格。目前,通常选择16A用于照明电路,但是10A很少被选择。

  5.N1-BV2X2.5 PVC20碳化钨粉,照明电路用电线规格。N1是循环数,即循环N1。5是指导线类型为BV,2 2.5平,PVC20是指直径为20的塑料管,WC墙和CC屋顶。

  6.MRB20L/1P+N/20A是小型漏电断路器的规格。

  7、卫生间电路导线规格,FC指地面暗敷。

  8.电涌保护器。

  回路N6向二楼的配电箱供电。N7,给三楼配电箱供电。Abc是指三相,三相是五根电线,所以它的电线是五根电线。

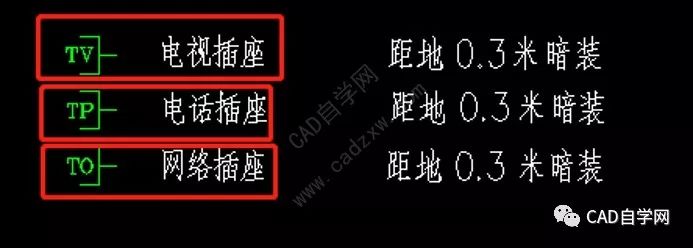

  以上是一个强大的动力系统。同样,弱电系统也是相似的。弱电更容易理解,包括数据(网络电缆)、有线电视和语音(电话)。

  计划

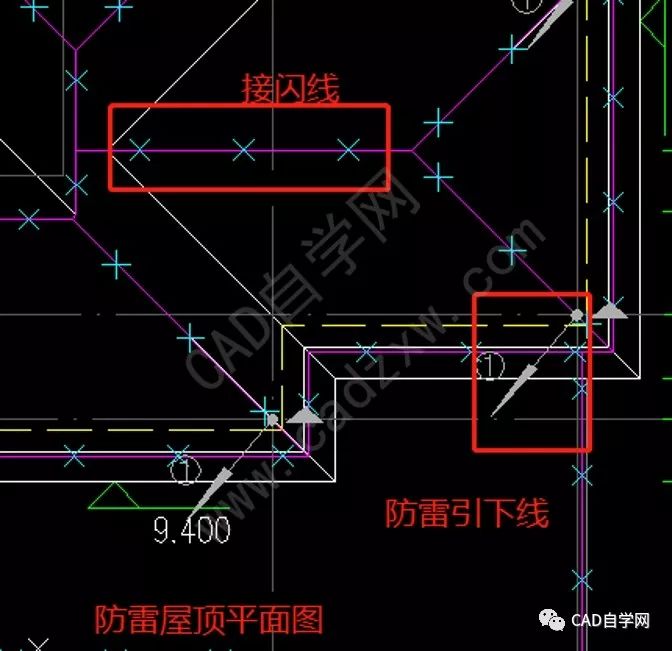

  该平面图显示了配电箱的位置、每个电气设备以及从配电箱到电气设备的布线。了解飞机设备和控制系统图,了解环线规格。

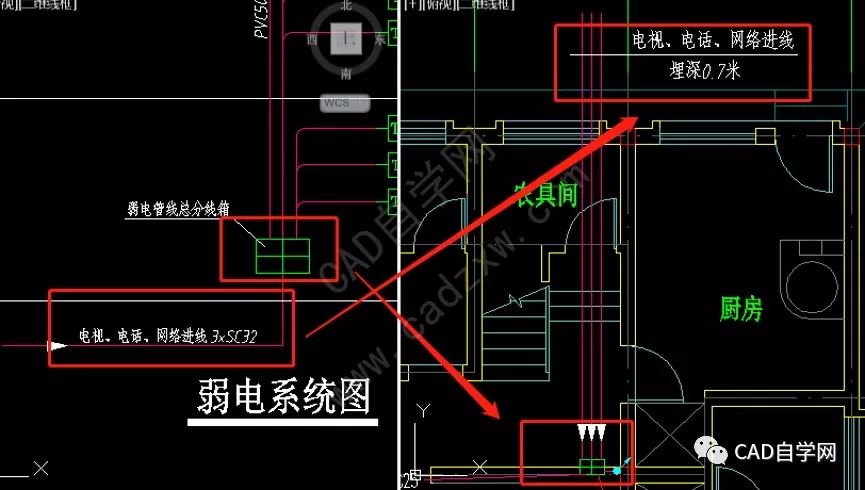

  可以看出,在弱电平面图上,埋深在进线以下0.7m。也就是说,前面提到的永久冻土层不到0.7米,这里永久冻土层的深度是0.7米..

  摘要

  根据项目的性质,电气图纸差异很大。需要逐案分析。只要通过比较图例、系统和平面就能了解整个路线,地图阅读就基本完成了。它涉及更深层次的电气符号和类型选择。我们需要一些专业知识来支持它。
